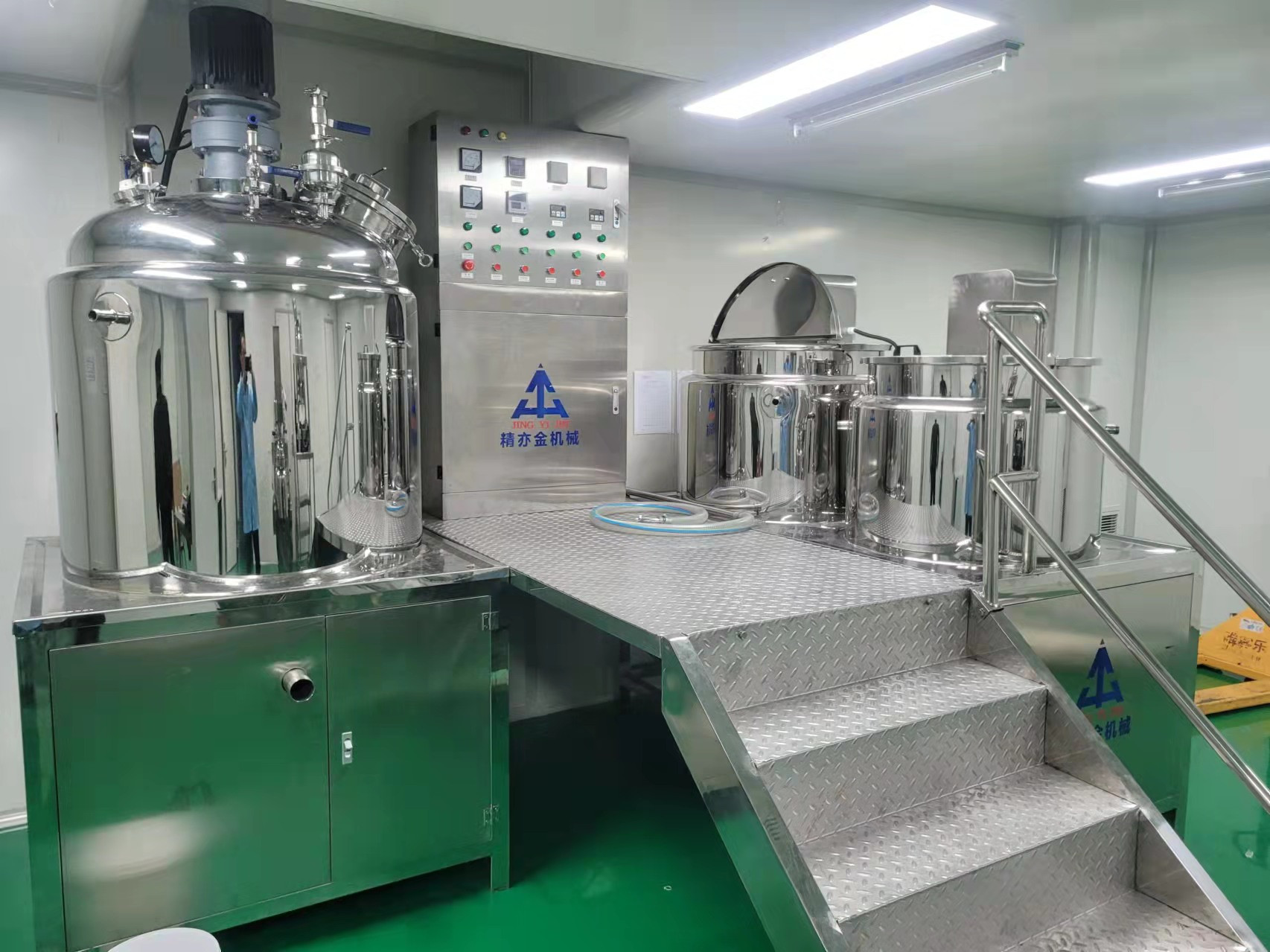

| Unidade de emulsificação a vácuo (aquecimento elétrico) do tipo JYJ-300L | |||
| Número de ordem | Nome da peça | Configuração | Observações |
| 1 | método de agitação |
1, padel de mistura de parede fechado, potência 3KW, velocidade 0-60 rpm 2, potência homogénea da máquina: 7,5 kW, velocidade 1500-3000 rpm |
controlo de frequência |
| 2, potência homogénea da máquina: 7,5 kW, velocidade 1500-3000 rpm | |||
| 2 | Processo de vedação | Selo de circulação de água bisetal | |
| 3 | Abre a cobertura | Cobertura aberta do buraco humano | |
| 4 | Método de descarga | Descarga de fundo de pressão positiva | |
| 5 | O visor de temperatura | Termômetro de resistência térmica (140 graus) | |
| 6 | Pressão, exibição de vácuo | Medidor de pressão e vácuo | |
| 7 | Modo de aquecimento e arrefecimento | Aquecimento eléctrico e arrefecimento com água da torneira | |
| 8 | Parâmetros principais do processo | 1A pressão de trabalho do casaco é de 0,2 MPa. | |
| 2Pressão de trabalho da panela interna - 0,07-0,02 M p a | |||
| 3O volume de projeto é de 350 litros. | |||
| 4O volume de trabalho é de 300 litros. | |||
| 9 | Qualidade do material | 1O material da panela interna é 316L, e a espessura é de 5mm | |
| 2, material da jaqueta 304, espessura de 5 mm | |||
| 3O material da casca é 304 e a espessura é de 3 mm. | |||
| 10 | polir | O corpo e a parte exposta da panela são superiores a 400 malhas | |
| 11 | outros | 316L | |
| Panela de fase de óleo | Observações | ||
| Número de ordem | nome de uma parte | Configurar | |
| 1 | método de agitação | Mistura de rodas de onda inferior, potência 0,75KW, velocidade 1440 rpm | No espalhado |
| 2 | Abre a cobertura | Atividade de cobertura aberta | |
| 3 | Método de descarga | válvula de esferas de aço inoxidável | |
| 4 | O visor de temperatura | Termômetro de resistência térmica (140 graus) | |
| 5 | Parâmetros principais do processo | 1. aquecimento eléctrico | |
| 2Pressão ambiente na panela | |||
| 3O volume de projeto é de 150 litros. | |||
| 4O volume de trabalho é de 120 litros. | |||
| 6 | Qualidade do material | 1O material da panela interna é 316L, e a espessura é de 5mm | |
| 2, material da jaqueta de 304, espessura de 4 mm | |||
| 3O material da casca é 304 e a espessura é de 3 mm. | |||
| 7 | polir | O corpo e a parte exposta da panela são superiores a 400 malhas | |
| Panela de fase de água | Observações | ||
| Número de ordem | nome de uma parte | Configurar | |
| 1 | método de agitação | Mistura de rodas de onda inferior, potência 0,75KW, velocidade 1440 rpm | No espalhado |
| 2 | Abre a cobertura | Atividade de cobertura aberta | |
| 3 | Método de descarga | válvula de esferas de aço inoxidável | |
| 4 | O visor de temperatura | Termômetro de resistência térmica (140 graus) | |
| 5 | Parâmetros principais do processo | 1. aquecimento eléctrico | |
| 2Pressão ambiente na panela | |||
| 3O volume de projeto é de 280 litros. | |||
| 4O volume de trabalho é de 240 litros. | |||
| 6 | Qualidade do material | 1O material da panela interna é 316L, e a espessura é de 5mm | |
| 2, material da jaqueta de 304, espessura de 4 mm | |||
| 3O material da casca é 304 e a espessura é de 3 mm. | |||
| 7 | polir | O corpo e a parte exposta da panela são superiores a 400 malhas | |
| formam um conjunto completo de | |||
| 1 | Bracket e plataforma | Suporte completo de aço inoxidável | |
| 2 | A panela emulsionante | Equipado com um filtro de material, um balde de especiarias | |
| 3 | Bomba de vácuo de anel de água | Zhuo xin | |
| 4 | Gasoduto de materiais | Aço inoxidável 316L | |
| 5 | De peso superior a 20 g/m2 | aço inoxidável | |
| consumo de energia | |||
| 1 | Potes emulsionados tipo 300 | 1, quadro com hélice de mistura de parede fechada 3KW | |
| 2, homogeneizador, 7,5 kW | |||
| 2 | Panela de fase de óleo tipo 120 | Paddle da roda de ondas, 0,75KW | |
| 3 | Panela de fase de água tipo 240 | Paddle da roda de ondas, 0,75KW | |
| 4 | Bomba de vácuo de anel de água | 3 kW | |
| Origem do equipamento de configuração | |||
| 1 | Transformador de frequência | Delta de Taiwan | |
| 2 | qualquer máquina de geração de energia ou motorizada | Jiangsu Beibei (empresa comum Siemens) | |
| 3 | caixa de redução | Empresa Changzhou Guotai | |
| 4 | bomba de vácuo | Zibo, Shandong | |
| 5 | Uma chapa de aço inoxidável de 316L | entrar na porta | |
| 6 | Uma chapa de aço inoxidável 304L | doméstico | |
| 7 | Principais componentes elétricos | Delixi | |
| A parte superior da tubulação está de acordo com a Norma Nacional Farmacêutica (GMP) | |||
